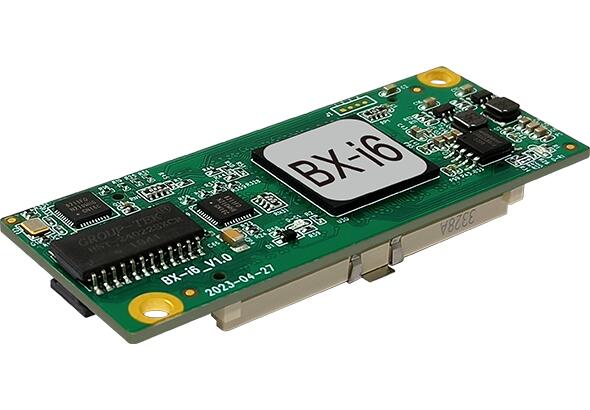

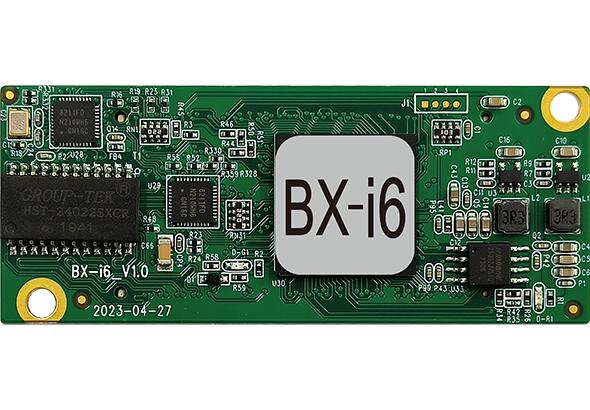

BX-i6小间距吸收卡

BX-i6吸收卡是小尺寸大带载的高端吸收卡，，，，适用于种种规格的全彩LED显示屏，，，，支持主流LED屏驱动芯片。。。。。。接纳高密度接插件接口，，，，防尘防震，，，，具有高稳固性和高可靠性。。。。。。支持千兆网播放模式，，，，支持异步播放器Y系列产品，，，，配合BX-VS/VSE/VHE/VSM等发送卡泛起优异显示效果。。。。。。

接纳高密度接插件接口，，，，防尘防震，，，，具有高稳固性和高可靠性。。。。。。

尺寸小，，，，适用于种种透明屏。。。。。。

单卡支持32 组RGB 信号并行输出。。。。。。

单卡最大支持128*2048像素点（与驱动芯片和扫描方式相关）

订单热线：

0512-36912677/88/99

接纳高密度接插件接口，，，，防尘防震，，，，具有高稳固性和高可靠性。。。。。。

尺寸小，，，，适用于种种透明屏。。。。。。

单卡支持32 组RGB 信号并行输出。。。。。。

单卡最大支持128*2048像素点（与驱动芯片和扫描方式相关）

支持低亮高灰。。。。。。

支持标定标序。。。。。。

支持箱体温度、湿度、电源电压等参数监测及风扇控制。。。。。。

支持双卡备份、双电源备份。。。。。。

支持1~1/64 扫之间的恣意扫描类型，，，，支持595 等串行译码扫描。。。。。。

手艺指标
产品状态	2020年6月批量下线
控制点数	最大带载128×2048像素（与驱动芯片和扫描方式相关）
灰度品级	≤65536级

通讯传输
发送装备	支持所有BX发送卡、Y/YQ播放器和OVP发送装备
通讯距离	超五类网线≤140M，，，，六类网线≤170M 光纤线：单模收发器≤20KM，，，，多模收发器≤550M。。。。。。（使用中继器无限延伸）
传输装备	支持千兆交流机、千兆光纤收发器和千兆光纤交流机

模组兼容性
适配模组	种种规格三基色LED显示模组
列驱动IC	支持74HC595、通例恒流芯片、双锁存芯片、PWM芯片等主流LED驱动芯片
行译码IC	支持行译码和无译码模组，，，，支持种种行译码芯片
扫描类型	支持智能描点，，，，支持静态至1/64扫描之间的恣意扫描类型
模组空点	支持恣意空点，，，，适配种种规格模组
RGB信号	支持RGB信号线序无邪界说

主要功效
千兆网模式	支持电脑千兆网直接控制模式，，，，100万像素内流通播放，，，，无需发送卡
数据走向	支持从左到右、从右到左、从上到下、从下到上走线
数据对开	支持数据对开，，，，显著提高刷新率，，，，也可合理镌汰吸收卡使用数目
数据组交流	支持数据组恣意交流，，，，便于吸收卡和显示模组间毗连排缆线的合理排序和整齐排布
异形屏控制	支持数据偏移实现异形屏幕控制支持球形屏、立方体屏、州不规则异形屏和创意显示屏
千兆口交流	双千兆网口不分输入输出，，，，恣意交流使用

系统升级和维护
设置文件回读	支持回读吸收卡存储的设置信息，，，，支持回读吸收卡的固件程序版本
固件在线升级	支持底层软件和FPGA固件在线升级，，，，极大利便了系统开发、维护和功效升级，，，，为客户有用节约本钱，，，，降低项目风险

电气参数
事情电压	4V～5.5V；；；；；请严酷包管BX-i7系列的电源质量
最大功率	≤5W
事情温度	-40℃～80℃
事情湿度	10%RH～90%RH

其它信息
单卡尺寸	70mm*45mm
单卡重量	约100g

文件名称	下载次数	下载
LedshowTV 2024多媒体演播器最新版版本号：V24.04.03.00	83987	审查下载
BXsetPro通例调屏版本号：20240312	6469	审查下载
BXsetPro 智能扫描操作说明版本号：20240320	3916	审查下载
BX-i6 规格书版本号：20240527	1316	审查下载
2024产品选型表版本号：20240408	2885	审查下载
