BX-6E0XPro(网+RS232+RS485) /+WiFi-AGGAME官方网页

新六代图文控制器，，，，，，“多场景 ? 全功效”，，，，，，大工程LED显示屏项目专用控制器
切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用手艺要求》

新六代图文控制器硬软件周全升级
全系列支持64/256级灰度，，，，，，支持视频动画，，，，，，8/32MByte存储容量
⑴  6MPro包括4款型号：6MTPro /6M0Pro /6M1Pro /6M2Pro
6MPro标配WiFi。。。。。。支持64级灰度，，，，，，8MBtye存储容量，，，，，，画面左移平滑
6MPro标配网络增强功效
⑵ 6EXPro包括4款型号：6E0XPro /6E1XPro /6E2XPro /6E3Pro
6EXPro选配WiFi。。。。。。支持256级灰度，，，，，，32MBtye存储容量，，，，，，画面左移超等平滑
新增6E0XPro，，，，，，替换6M3P/6M4P
⑶  新增X-6EXPro双核WiFi控制器，，，，，，包括3款型号：X-6E0XPro /6E1XPro /6E2XPro
板载50PIN接口，，，，，，适用于种种门楣屏和动感灯箱屏，，，，，，超长超大带载，，，，，，画面左移超等平滑
支持256级灰度，，，，，，支持视频动画，，，，，，32MBtye存储容量
⑷  新增X-VQ双核WiFi控制器，，，，，，包括6款型号：X-4VQ256 /4VQ512 /4VQ1024、X-8VQ256 /8VQ512 /8VQ1024
板载多组75接口，，，，，，适用于造型屏、动感灯箱屏和门楣彩屏，，，，，，超长超大带载，，，，，，画面左移超等平滑
支持256级灰度，，，，，，支持视频动画，，，，，，32MBtye存储容量
⑸  X-WQ单核WiFi控制器周全升级
板载多组T12或75接口，，，，，，主用于中小型单双色屏和全彩屏
支持64级灰度，，，，，，支持视频动画，，，，，，4MB存储容量
⑹  6KPro、6XPro、6APro&4G都将大幅提升显示效果，，，，，，提升性能指标

新六代产品以焦点科技承继了大型LED集群显示系统和定制开发项目上的优势职位！
新六代产品延续了AGGAME“激情立异界说完善显示”的产品理念！

手艺参数
产品状态	2024年9月投放市场
控制点数	128K点；；宽度≤2048
显示模式	204864 1024128 512*256
存储容量	32MByte
节目数目	支持256个节目。。。。。。特殊需求可定制扩展
区域数目	支持32个区域。。。。。。特殊需求可定制扩展
区域类型	天气区、图文区、字幕区、炫彩字、素材区、夏历区、时间区、模拟表盘区、正负计时区、传感器区、语音区
边框显示	节目炫彩边框、区域炫彩边框
时钟显示	夏历、模拟表盘、中英文时钟、正负计时 (均支持多组显示)
软件功效	分组集群治理/多节目编辑/多区域显示/节目自顺应/多种语言版本

显示效果
移动平滑性	文字左移不错列，，，，，，降低移动速率画面不颤抖，，，，，，长屏左移亮度不损失；；
画面稳固性	支持画面移动速率恣意调理；；刷新率高，，，，，，画面稳固；；通讯无黑屏；；
最佳视效带载宽度	在最大宽度下均能包管最佳视效

模组兼容性
适配模组	种种规格的单色、双基色、三基色LED显示模组
列驱动IC	支持74HC595、通例恒流芯片、双锁存芯片等种种主流LED驱动芯片；；不支持PWM芯片
行译码IC	支持种种行译码芯片和无译码模组
扫描类型	支持智能描点，，，，，，支持静态至1/32扫描之间的恣意扫描类型
模组空点	支持恣意空点

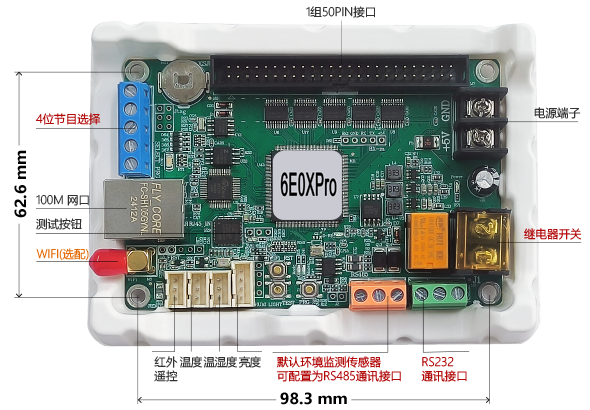

板载接口
显示接口	1组50PIN接口
通讯接口	板载100M网口+RS232+RS485+WiFi接口；；RS232通讯距离≤200m
传感器接口	标配亮度、温度、温湿度传感器接口，，，，，，标配RS485情形传感器接口、红外？？？？赝方涌
节目选择接口	标配4位节目选择接口，，，，，，支持外部信号控制16个节目切换播放；；可通过IO管脚设置知足更多节目切换需求
远程开关接口	板载继电器开关，，，，，，支持远程开关屏幕电源

主要功效
通讯功效	支持单机直连、局域网和互联网通讯，，，，，，支持RS232和RS485串行通讯选配无线WiFi，，，，，，支持手机APP，，，，，，知足无线局域网络应用；；选配4Gm？？？？，，，，，，支持4G无线通讯
通讯加密算法与信息清静战略	接纳先进的通讯加密算法与信息清静战略。。。。。。⑴ 接纳无操作系统设计，，，，，，不支持远程登录；；⑵ 接纳自界说通讯协议；； ⑶ 装载全新的通讯加密算法。。。。。。每个控制器均可设置自力的32位通讯密码，，，，，，接纳清静性很是高的SHA256算法与自界说算法举行组合。。。。。。设置密码后，，，，，，控制器仅支持加密通讯。。。。。。密码过失的情形下，，，，，，拒绝所有非法毗连。。。。。。
网络自检	IP在线设置和群组设置，，，，，，MAC冲突和IP冲突自动检测
网络增强	隔离网络无效数据，，，，，，顺应忙碌重大网络（含较多摄像头），，，，，，通讯更稳固
节目群发功效	支持差别屏幕的节目自顺应宣布
节目播放控制	支持节目顺序播放、节目准时播放标配4位节目选择接口，，，，，，支持外部信号控制16个节目切换播放
节目播放监看	支持节目播放同步监看功效
继电器开关	板载继电器开关，，，，，，支持软件下令开关和准时自动开关屏幕
作战时间	支持作战时间显示功效。。。。。。适用于军工装备和作战指挥系统的种种配套显示
亮度调解功效	16级亮度调解，，，，，，支持三种亮度调解模式：手动调亮、分时段自动调亮和情形自顺应调亮
？？？？仄鞴π	支持节目选择、画面锁定、亮度调解、屏幕开关机、屏幕测试
通例传感器	支持温度、温湿度传感器的便捷接入和显示；；支持亮度传感器的便捷接入
Modbus情形传感器	支持风速、风向、空气质量、噪声、大气压力、光照、负氧离子等种种情形传感器支持氧气、二氧化碳、二氧化硫等种种气体传感器，，，，，，支持雷达测速、水位、雨量、土壤等种种传感器
天气预告功效	支持海内外洋天气预告，，，，，，外洋凌驾21000个都会，，，，，，海内支持到所有县区
信息动态刷新	支持32个动态区域，，，，，，支持信息实时刷新
语音播报功效	选配YYm？？？？，，，，，，支持中英文语音播报。。。。。？？？？赏讲ケㄏ允灸谌，，，，，，也可自力播报其它内容
屏参速配功效	支持屏幕设置参数的生涯与回读
恣意排版功效	万能编辑器便捷支持蒙古文、希伯来文、阿拉伯文等恣意排版规则，，，，，，轻松实现横屏竖排
二次开发	提供支持WINDOWS/LINUX/ANDROID/iOS 等主要操作系统的二次开发包，，，，，，包括种种动态库、通讯协议、测试例程等支持JAVA/C/C++/C#/Delphi等主流编程语言，，，，，，支持用户在种种平台举行二次开发，，，，，，最洪流平知足用户的个性化定制
云应用和信息清静	提供配套的专业级云平台宣布软件和手机App，，，，，，通过国家信息清静品级；；と度现具备用户实名认证、多级角色权限治理、节目编辑/审核/宣布、显示屏自顺应节目宣布等功效具备远程LED显示屏治理功效、显示屏状态监测功效，，，，，，具备节目宣布报表天生、屏幕信息在线监控、应急多级审核机制的信息清静包管功效

系统升级和维护
平台升级维护	iLEDCloud云平台和iLEDSys平台支持在线升级；；
固件升级功效	支持底层软件和FPGA固件在线升级，，，，，，极大利便了系统开发、维护和功效升级，，，，，，为客户有用节约本钱，，，，，，降低项目风险；；

电气参数
事情电压	5V（3.5V～5.5V宽事情电压）切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用手艺要求》，，，，，，C级达标
额定功率	≤5W

电气参数

事情电压

5V（3.5V～5.5V宽事情电压）

切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用手艺要求》，，，，，，C级达标

额定功率

≤5W

情形顺应性
情形温度	情形温度-40℃～80℃稳固事情切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用手艺要求》，，，，，，C级达标
防盐雾品级	知足海边500米使用情形要求切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用手艺要求》，，，，，，C级达标

情形顺应性

情形温度

情形温度-40℃～80℃稳固事情

切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用手艺要求》，，，，，，C级达标

防盐雾品级

知足海边500米使用情形要求

切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用手艺要求》，，，，，，C级达标

电磁兼容性
无线电骚扰	对控制器的电源端子、网口和串口举行无线电骚扰检测切合《GB/T 9254.1-2021 信息手艺装备、多媒体装备和吸收机电磁兼容第一部分发射要求》界说的骚扰限值
静电放电抗扰度	对控制器的网口、串口、USB口、传感器接口、I/O控制接口举行浪涌攻击检测通过《GB/T 17626.2-2018 电磁兼容试验和丈量手艺静电放电抗扰度试验》试验品级4级，，，，，，接触放电8KV的测试
浪涌攻击抗扰度	对控制器的电源端子和网口举行浪涌攻击检测通过《GB/T 17626.5-2019 电磁兼容试验和丈量手艺浪涌（攻击）抗扰度试验》试验品级4级，，，，，，测试电压4KV的测试

电磁兼容性

无线电骚扰

对控制器的电源端子、网口和串口举行无线电骚扰检测

切合《GB/T 9254.1-2021 信息手艺装备、多媒体装备和吸收机电磁兼容第一部分发射要求》界说的骚扰限值

静电放电抗扰度

对控制器的网口、串口、USB口、传感器接口、I/O控制接口举行浪涌攻击检测
通过《GB/T 17626.2-2018 电磁兼容试验和丈量手艺静电放电抗扰度试验》试验品级4级，，，，，，接触放电8KV的测试

浪涌攻击抗扰度

对控制器的电源端子和网口举行浪涌攻击检测

通过《GB/T 17626.5-2019 电磁兼容试验和丈量手艺浪涌（攻击）抗扰度试验》试验品级4级，，，，，，测试电压4KV的测试

品质包管
品质标准	7*24小时一直电，，，，，，故障率≤0.3%
结构防护	精制塑壳托架，，，，，，知足绝缘、防腐、防静电、耐崎岖温、阻燃、环保等要求，，，，，，直接上屏装置；；
外貌防护	所有元器件外貌涂覆UV三防胶，，，，，，国标双85防护品级，，，，，，防尘、防潮、防静电、防盐雾。。。。。。

终端治理和自动控制
网络通讯	支持局域网和互联网
治理装备	PC、Android、ios等智能终端装备
远程控制	系统参数设置、节目发送更新、节目播放控制、亮度自动调解、准时开关显示屏
节目群发	支持差别屏幕的节目自顺应宣布
治理软件	Ledshow Suite图文编辑软件（PC软件） LedSuite手机APP（Android版、ios版）支持云治理：iLEDCloud信息宣布云平台、 iLEDSys信息宣布平台（企业版/自力布署）
